Detector de delaminación "ULTRA-SCAN Mark 3"

para MDF, tablero de partícula, OSB, OSL, LVL, LVP, contrachapados y otros tableros

Data sheet: Detector de delaminación | PDF (166 KB)

Report:
"Evaluation of Wood Based Panel Properties and
Delamination Detection using Ultrasound Technology" PDF (30 KB)

Optimización del proceso productivo
madiante medición ultrasónica

La calidad de los tableros está influenciada por varios factores, por ejemplo humedad, densidad, tiempo de prensado y temperatura. Al tratar de aumentar la capacidad productiva y a su vez reducir los costos de producción, existe la posibilidad de volver inestable el nivel de calidad del producto. El desarrollo crítico de estos parámetros puede ser analizado con el ULTRA-SCAN para tomar medidas correctivas a tiempo.

Decidir entre continuar las operaciones, acelarar o frenar?
Estas son las preguntas que debe formularse continuamente el operario de la prensa. Si durante un largo período de tiempo no ocurren delaminaciones, debería acelerarse el proceso. En cuanto ocurran, debería prolongarse el tiempo de prensado. Un sistema de medición de delaminación en línea es la clave para una optimización de costos y una producción efectiva.

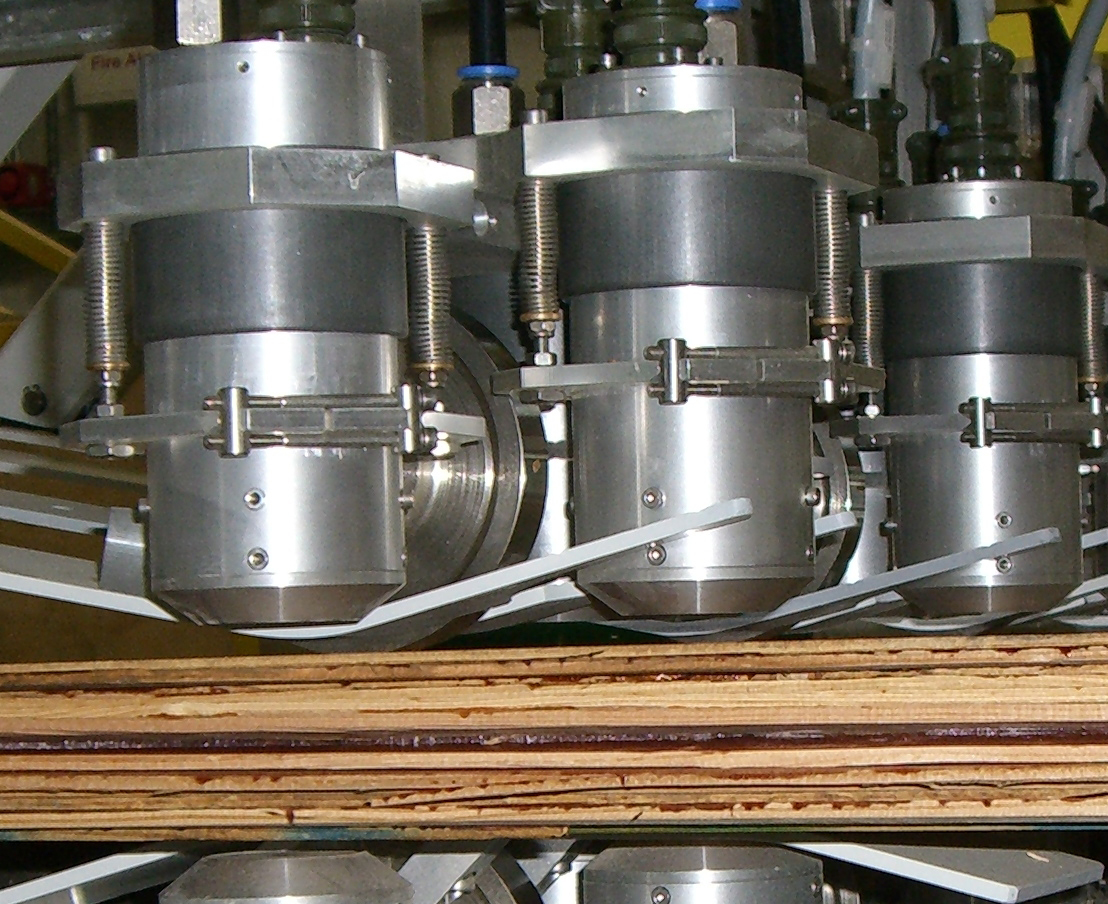

Para lograr un mejor rendimiento en sistemas de detección de delaminaciones, EWS ha desarrollado el ULTRA-SCAN 40+ y el ULTRA-SCAN LD. Dichos sistemas emplean un método de resonancia de sonido (Patentado) que hace al mismo insensible al polvo, calor y a sonidos externos. Además puede ser utilizado efectivamente tanto en tableros gruesos como así también tableros livianos. Dicho método es denominado „PowerSonicResonance“. Por último, el equipo se calibra en línea en forma automática.

Una imagen de ultrasonido a color va mostrando las variaciones en un monitor.

Si en el caso del análisis anterior aparecieran delaminaciones, estas serán detectadas claramente. Gracias al método de resonancia (PSR PowerSonicResonance - patentado por EWS) el sistema de medición es insensible a los efectos del ambiente, tales como polvo, vapor o ruidos.

El sistema no requiere de calibración manual gracias a la intensidad de la señal y la regulación automática de la misma. Es por ello que el ULTRA-SCAN funciona libre de mantenimiento

.

Más particularidades del sistema de medición ultrasonico:

Medición de tableros gruesos
> 40 hasta 200 mm (ULTRA-SCAN 40+)
Medición de tableros finos
< 400 kg/ m³ (ULTRA-SCAN LD)
Medición cercana a los bordes del tablero
Medición sobre placa vibratorias, por ejemplo en la cercania de una sierra circular

El sistema puede combinarse, facilmente y a un precio razonable, con el sistema para medición de espesor de tableros.

Lugares de instalación

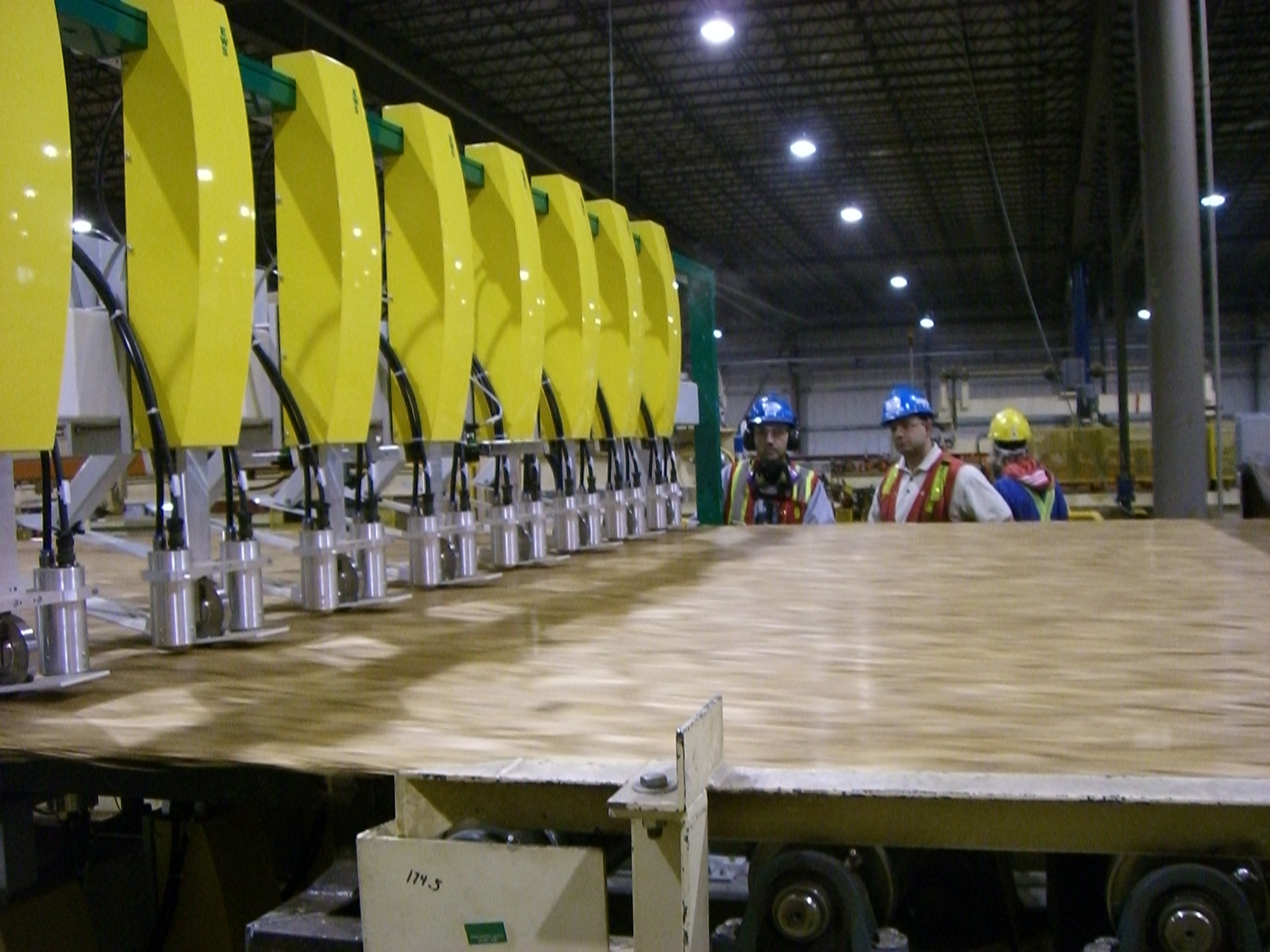

Detras de la prensa o de la sierra diagonal
Detrás de la pulidora

Datos técnicos

Tecnología:	Sistema de medición ultrasónica (Patentado)
Número de bandas de medición:	a pedido
Distancia entre canales:	min. 100 mm

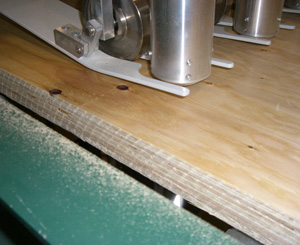

Mínima delaminación detectable:	min. Ø 50 mm
Espesor:	hasta 200 mm

Control remoto

Mediante el “EWS-Online Support” obtendrá soporte y ayuda continuamente.

Opcional

Combinable con sistema de medición de espesor Thick Scan de EWS
Conexión a PLC o sistema de control de producción
Marcación colorimétrica

Visualización (PiperWare)
(Por favor consulte el catálogo individual)

Ubicación de la delaminación

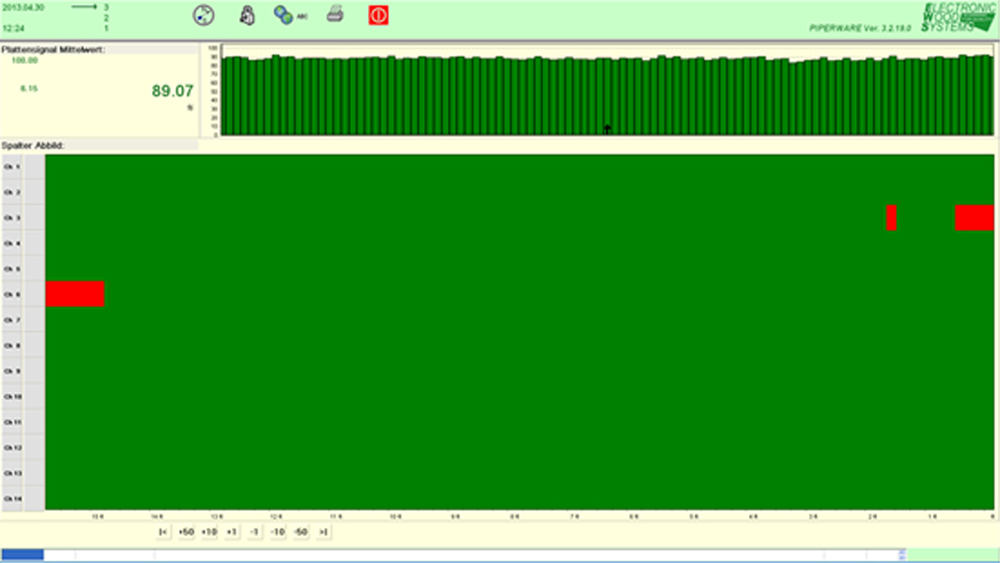

Imagen de ultrasonido a color
Estadistica y tendencia
Historial, banco de datos

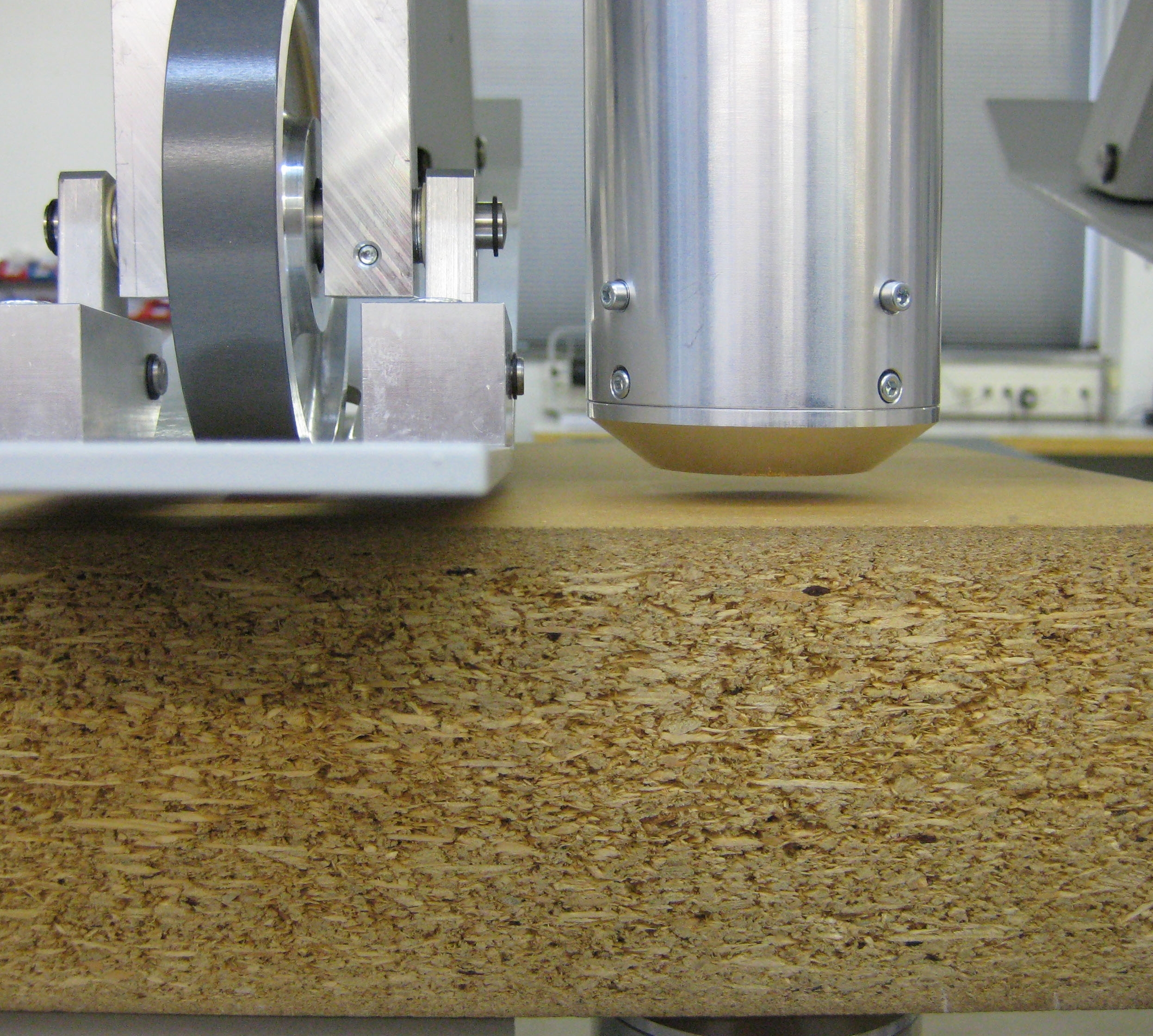

Medición en tablero aglomerado (max. 100mm)

LVL (max. 200 mm)

Tendencia
(Cada barra muestra un tablero)
Canales de control
(En el ejemplo se muestran 13 canales)
Indicación de alerta temprana
Ubicación y tamaño de la delaminación

Evaluación de información con
EWS „GAUGE-CONTROLLER“:
(Vea también el catálogo individual)

Sistema de operación en tiempo real
Conexión a redes para visualización de la PC
